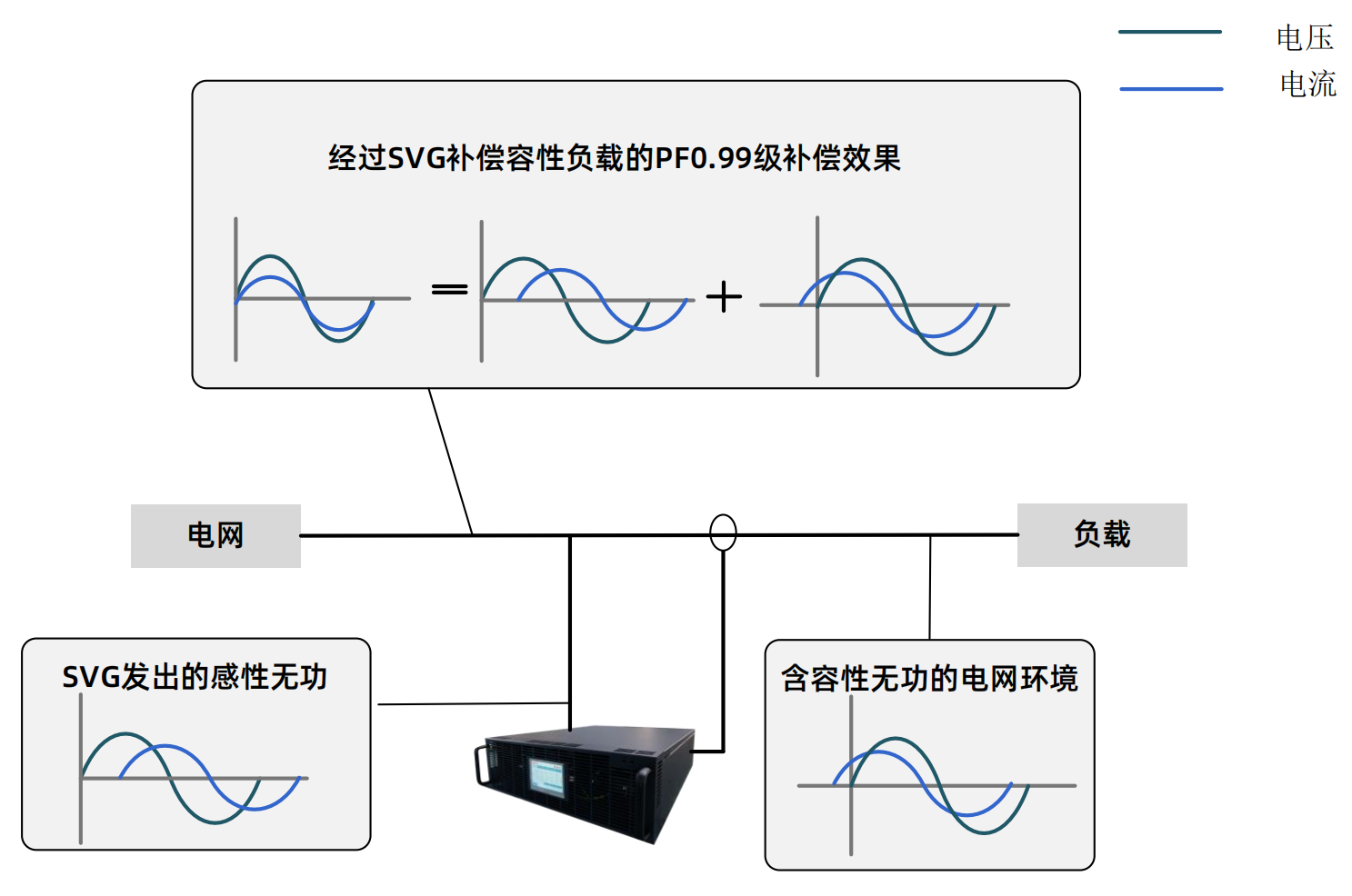

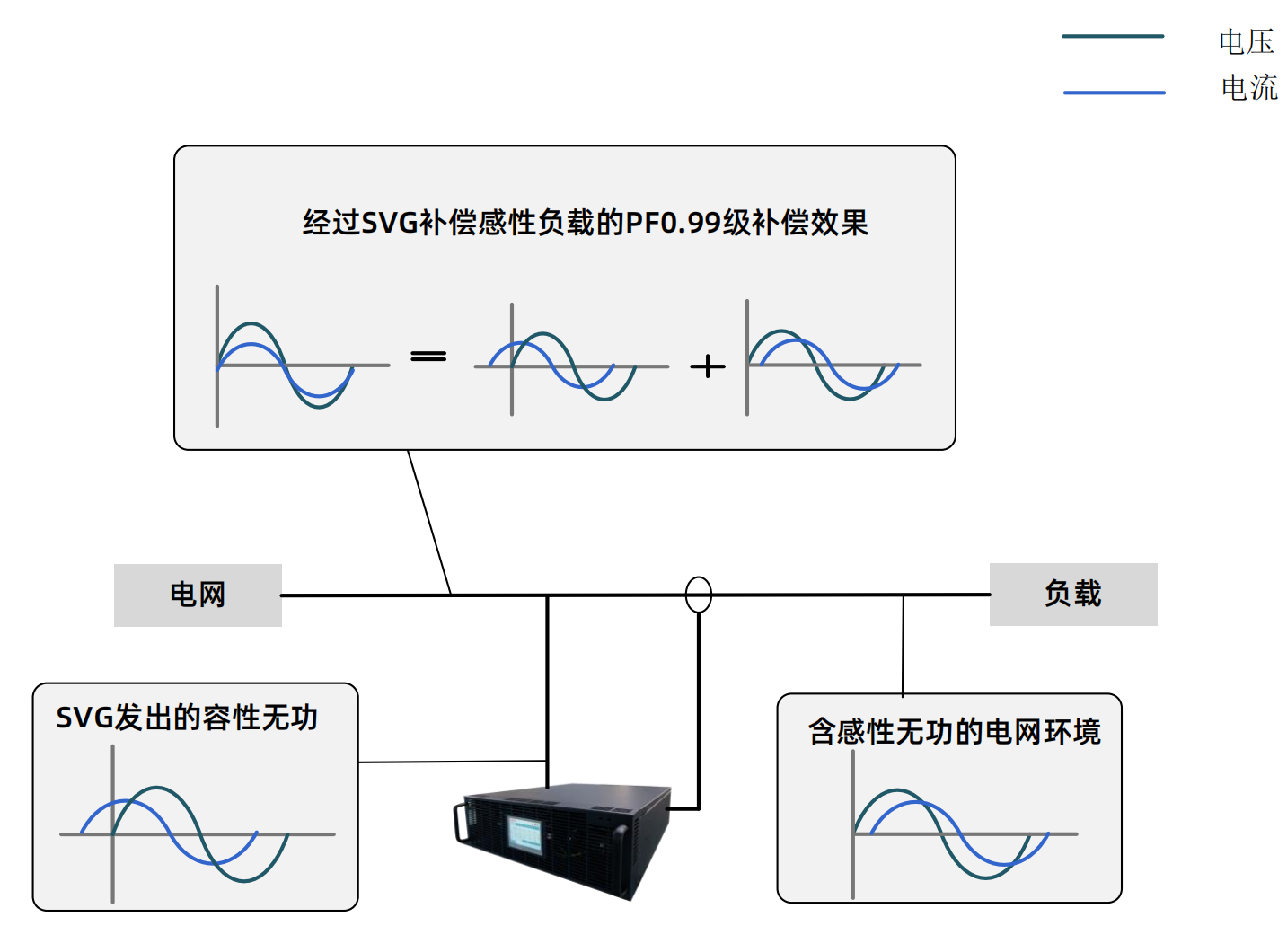

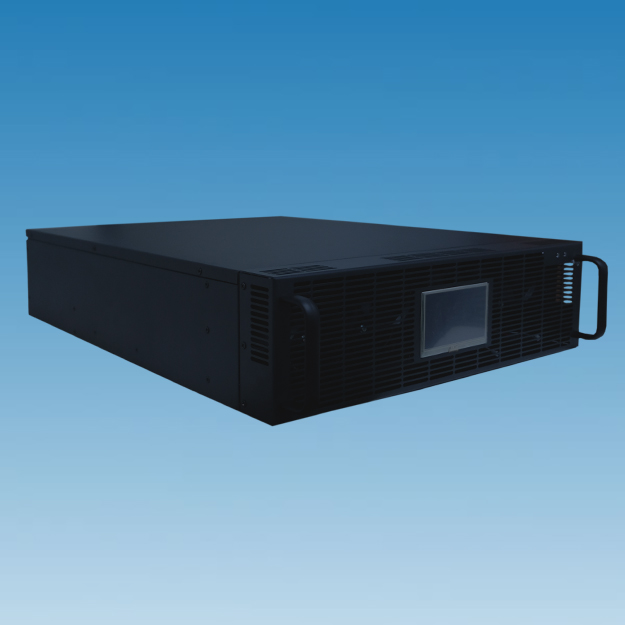

靜止無功發生器(又稱SVG)的基本原理是將自換相橋式電路通過電抗器直接并聯在電網上，適當地調節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以使該電路發出滿足要求的無功電流，實現動態無功補償的目的。



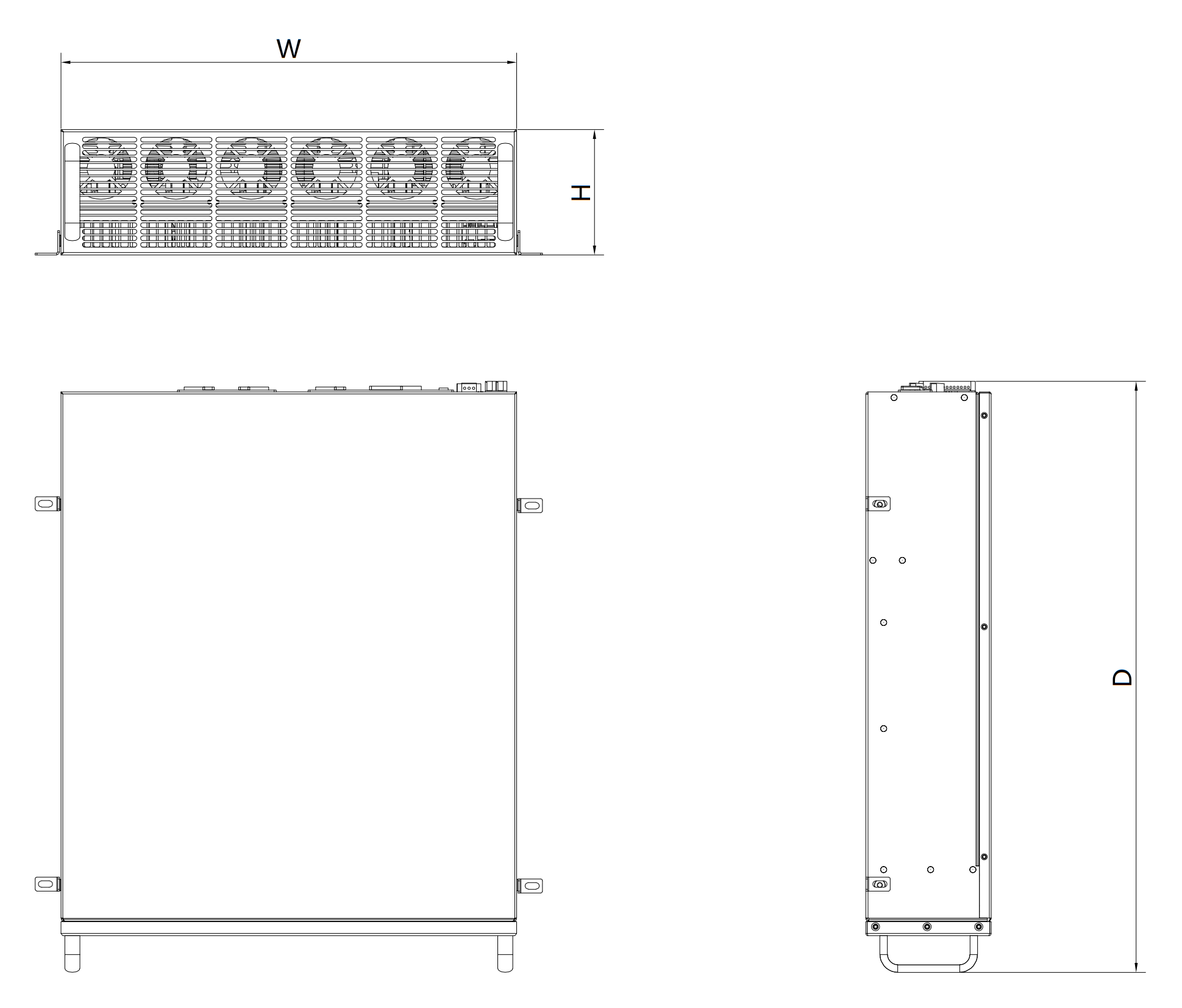

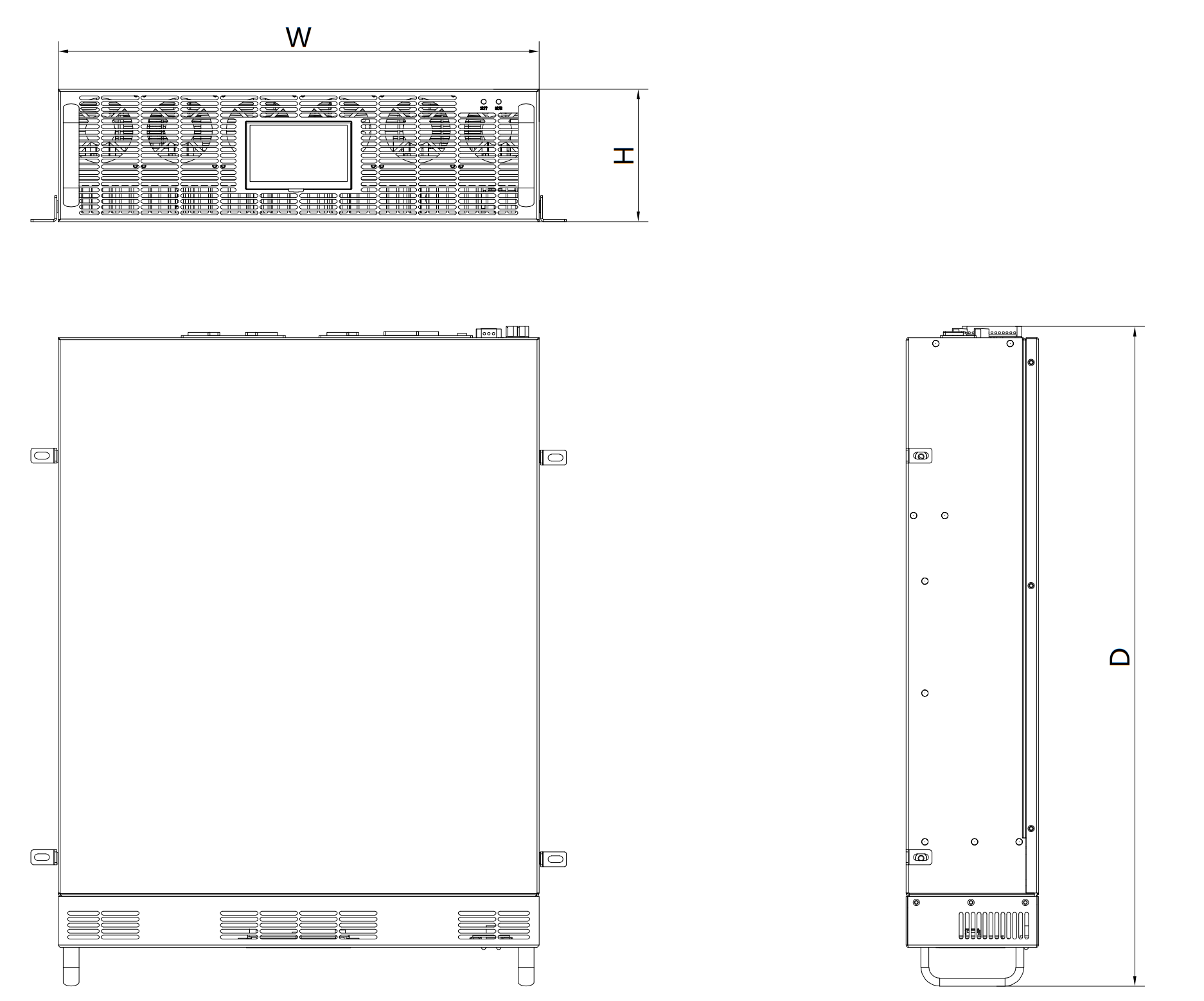

產品規格	CHG3系列SVG
	30Kvar	50Kvar	75Kvar	100Kvar
系統參數
交流輸入電壓	380V
輸入電壓范圍	-20%~+20%
電網工作頻率	50/60 Hz
電路拓撲	三電平
電流互感器要求	3個CT，精度 0.5級以上，二次電流為 5A
并機數量	不限
整機效率	≥99%
網絡結構	三相三線/三相四線
性能指標
無功補償	支持
不平衡補償	支持
瞬間響應時間	20us
全響應時間	10ms
目標功率因數	-1.0~+1.0可調
控制算法	瞬時無功功率算法，智能頻率變換
開關頻率	25kHz
冷卻方式	智能風冷
噪聲指數/單模塊	≤65db
通訊監測
通訊接口	RS485&RS232
通信協議	Modbus協議
保護功能	過流、電網過壓、欠壓、過熱、母線過壓、短路、風機故障、電源故障及限流保護等
界面顯示信息	1、各相電壓電流、功率因數、THD等參數 2、三相IGBT溫度顯示 3、運行方式設定、參數設置
過載保護	可參數設置限流能力
故障告警	具有報警記錄功能
監控方式	7寸觸摸屏/4.3寸觸摸屏
環境要求
運行溫度	溫度：-10℃~+45℃
相對濕度	濕度：最大 95%RH（無凝露）
海拔高度	建議安裝海拔高度不超過 2000米，更高海拔可降額使用。
防護等級	IP20，更高防護等級可定制
顏色	亞光黑，可根據客戶要求提供其它顏色
相關資質及標準
資質認證	電力工業部實驗報告、BV認證
遵循標準	IEEE519、IEC 61000-3-6、ER G5/4
