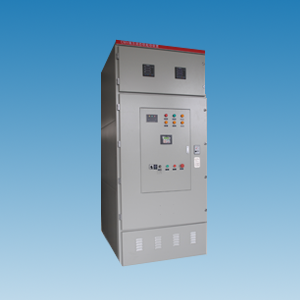

CMV-G系列通用型軟起動控制裝置主要適用于鼠籠式異步、同步電動機的起動和停止的控制與保護。它采用串并聯用晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。它具有過載、缺相、運行過流等故障保護功能，使用它能有效地避免因電動機起動電流過大給電網帶來的有害沖擊、能在有限的電網容量下正常使用大功率電機并延長其使用壽命。


1、以晶閘管閥體作為主電路部件，具有技術先進，工作可靠、結構模塊化、免維護的優點；

2、產品適應能力強，能在國內外孤網或發電機組供電情況下正常工作；

3、基于32位ARM核微控制器執行中心控制，具有響應速度快、控制精度高，抗干擾能力強等優勢；

4、柜體釆用KYN28結構，外觀美觀大方，材料釆用覆鋁鋅板，經多重折彎組裝而成。所有的控制操作均在柜門關閉狀態下進行；

5、高低壓分離，柜體由低壓室、高壓室、閥組室三部分組成，具有五防閉鎖功能；

6、柜體和標準開關柜一致，可方便的完成同現場其它高壓開關柜并柜，使整個系統風格統一、美觀；

7、閥組不可抽出；

8、防護等級IP40；

項目	基本參數
負載種類	三相高壓鼠籠式異步電機、同步電機
交流電壓	3000---10000VAC
工作頻率	50HZ/60HZ±2HZ
相序	CMV允許在任何相序下工作（可通過參數設定）
旁路接觸器	具有直接起動容量的接觸器
控制電源	AC/DC（110-220V）±15％
瞬時過電壓保護	dv/dt吸收網絡
起動頻次	1-3次（每小時）
環境條件	環境溫度：-20-+50℃；相對濕度：5％--95％無凝露；海拔小于2000米（大于2000米需降容使用）
保護功能
缺相保護	在起動或運行過程中，斷開主電源的任意相
運行過流保護	運行過流保護設定：20~500%le
相電流不平衡保護	相電流不平衡保護：0~100%
過載保護	過載保護級別：10A、10、15、20、25、30、OFF
欠載保護	欠載保護級別：0~99%；欠載保護動作時間；0~250S
起動超時	起動時間限制：0~120S
過壓保護	主電源電壓高于額定值的120%時，過壓保護
欠壓保護	主電源電壓低于額定值的70%時，欠壓保護
相序保護	允許在任何相序下工作（可通過參數設定）
接地保護	接地電流大于設定值時保護
通訊說明
通訊協議	Modbus RTU
通訊接口	Rs485
網絡連接	每臺CMV可與31臺CMV設備連網通訊
功能	通過通訊接口可以觀察運行狀態、編程
操作界面
顯示	LCD（液晶）顯示/觸摸屏顯示
語言	中、英文
鍵盤	6個觸摸式薄膜按鍵
儀表顯示
主電源電壓	顯示三相主電源電壓
三相電流	顯示三相主回路電流
數據記錄
故障記錄	記錄最近15次故障信息
起動次數記錄	記錄本裝置的起動次數

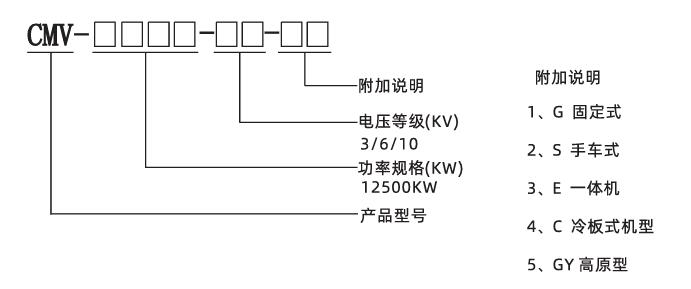

額定電壓（KV）	規格型號	額定電流（A）	規格尺寸（寬×深×高）
額定電壓（KV）	規格型號	額定電流（A）	G(固定式）	S(手車式）	E(一體機）
3kV	CMV-400-3	100	1000×1500×2300	1000×1500×2300	1000×1500×2300
	CMV-630-3	150
	CMV-710-3	170
	CMV-1300-3	320
	CMV-1600-3	400	130016602300 (冷板）	/	/
	CMV-2400-3	577	130016602300 (冷板）	/	/
6kv	CMV-420-6	50	1000(800)×1500×2300
	CMV-630-6	75
	CMV-1250-6	150
	CMV-1400-6	160	1000×1500×2300	1000×1500×2300	1000×1500×2300
	CMV-1600-6	200
	CMV-2500-6	300
	CMV-2650-6	320
	CMV-3300-6	400	130016602300 (冷板）	/	/
	CMV-4150-6	500
	CMV-4800-6	577
	CMV-5000-6	601	300015002300	300015002300	300015002300
	CMV-5500-6	661
	CMV-6000-6	722
	CMV-6500-6	782
	CMV-7200-6	866
10kv	CMV-420-10	30	1000(800)×1500×2300
	CMV-630-10	45
	CMV-800-10	60
	CMV-1250-10	90
	CMV-1500-10	110
	CMV-1800-10	130
	CMV-2250-10	160	1000×1500×2300	1000×1500×2300	1000×1500×2300
	CMV-2500-10	180
	CMV-2800-10	200
	CMV-3500-10	250
	CMV-4000-10	280
	CMV-4500-10	320
	CMV-5500-10	400	230015002300 (冷板）	/	/
	CMV-6000-10	430
	CMV-7000-10	500
	CMV-8000-10	577
	CMV-9000-10	650	300015002300
	CMV-10000-10	722
	CMV-12500-10	902
